Használati útmutató
- Készítsen egy 26 mm átmérőjű szerelőnyílást.
- Helyezze a csatlakozóaljzatot a nyílásba.
- Rögzítse az aljzatot 2 csavar segítségével.
- Csatlakoztassa a piros vezetéket a pozitív (+) pólushoz.
- Csatlakoztassa a fekete vezetéket a negatív (-) pólushoz.
- A vezetékek csatlakoztatásához 6,3 mm-es lapos sarut (csúszósarut) használjon.
- A biztonságos működés érdekében ajánlott a csatlakozót 15 A-es biztosítékkal védeni.
Fontos tudnivalók
- A szerelés megkezdése előtt minden esetben kapcsolja le a tápellátást, hogy elkerülje az áramütés és a rövidzárlat veszélyét.
- Ügyeljen a helyes polaritásra: a piros vezeték a pozitív (+), a fekete vezeték pedig a negatív (-) pólushoz csatlakozzon.
- Ne lépje túl a megadott feszültség- és áramterhelési értékeket, mert ez túlmelegedést, illetve a csatlakozó és a jármű elektromos rendszerének károsodását okozhatja.

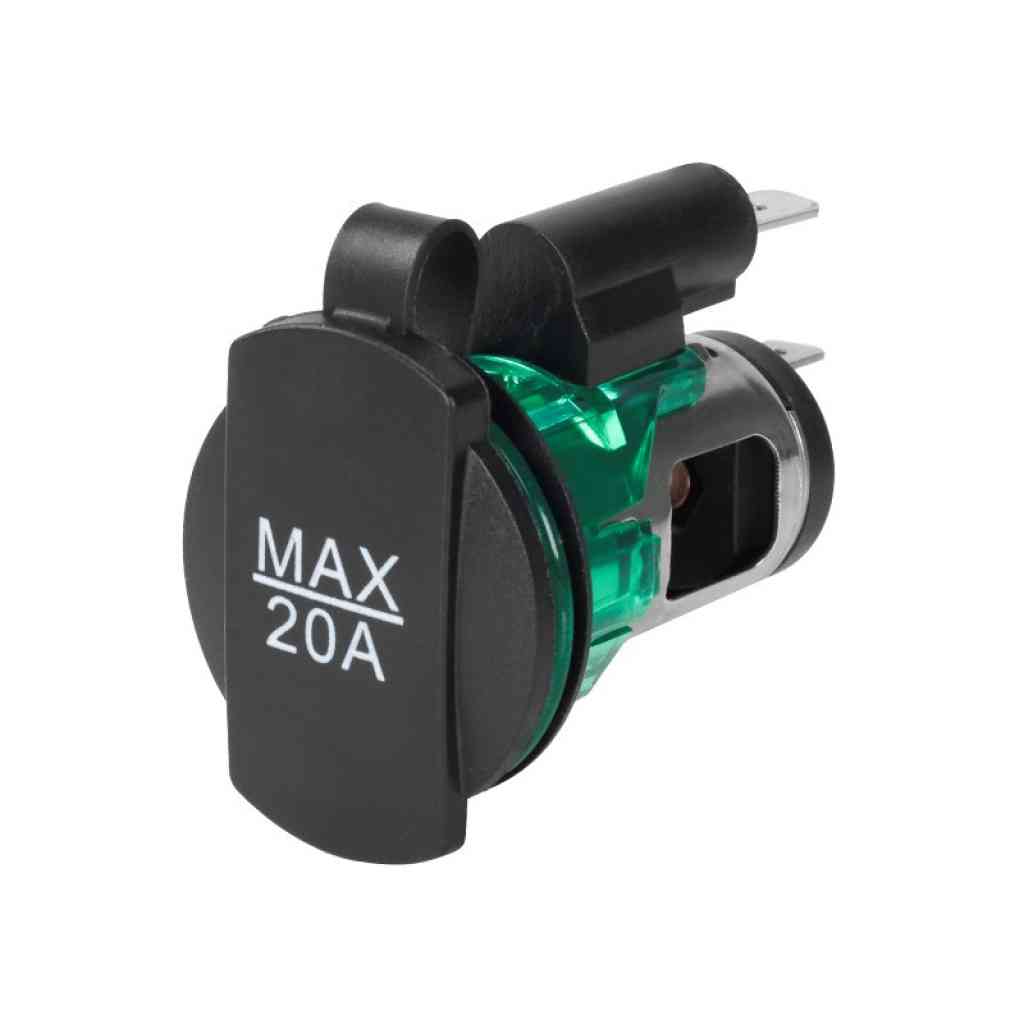

Műszaki adatok
- Névleges feszültség: 12/24 V DC
- Maximális teljesítmény: 240 W
- Maximális áramerősség: 20 A
- Háttérvilágítás: zöld LED
- Aljzat típusa: európai szabványú (EU)
- Beépítési furat átmérője: 26 mm
